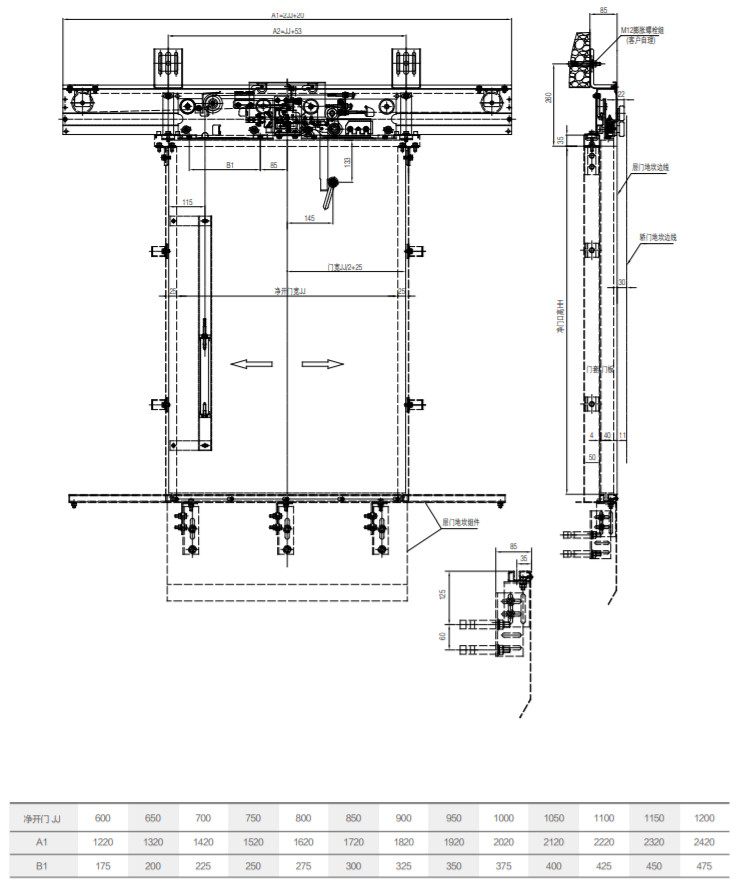

2枚葉センター開きランディングドア装置 THY-LD-B
1. ロック解除方法は、ドアパネルのロックを解除し、45Kgの振り子衝撃テストに合格することです。
2. ドアは重いハンマーによって強制的に閉じられ、重いハンマーとガイドチューブは乗降ドアの内側に配置されます。
3. ドアロックは国家エレベーター検査センターのテストに合格し、CE および CU-TR 認証を取得しました。
4.ドアロックの適用電圧：≤ AC230V、≤ DC110V。
1. 敷居とドアカバーの取り付け
1.1. 昇降路の大きさに応じて敷居の出入口の位置を決定します。敷居の中心が出入口の中心と同じになるように調整し、敷居の中心に印を付けます。敷居の高さが 1/1000 未満になるように調整します。表面は昇降路への水の浸入を防ぎます。

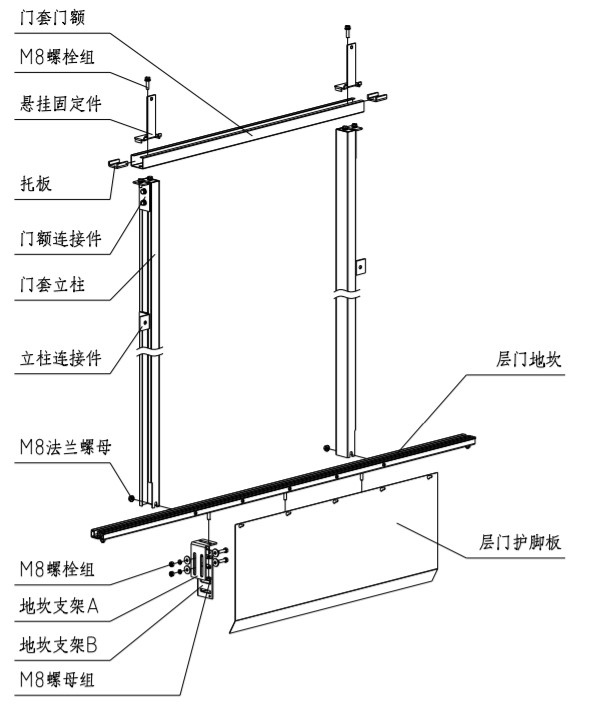

1.2. ドアカバー柱とドアカバードアを連結部品で組み立て、吊り下げ固定部品を取り付けます。ドアを敷居に置き、ドアカバー柱の垂直度を1/1000未満に調整します。ドアカバーの中心は、出入口の敷居中心マークの測定中心と一致します。ドアカバーの下部額面と敷居の上部面の寸法が、ドアの正味高さとなります。調整が完了したら、M8フランジナットを締め付けます。寸法調整後、柱コネクタを壁に固定します。
1.3. 踊り場ドアのつま先ガードを敷居に固定します。
2. 乗降口装置の設置

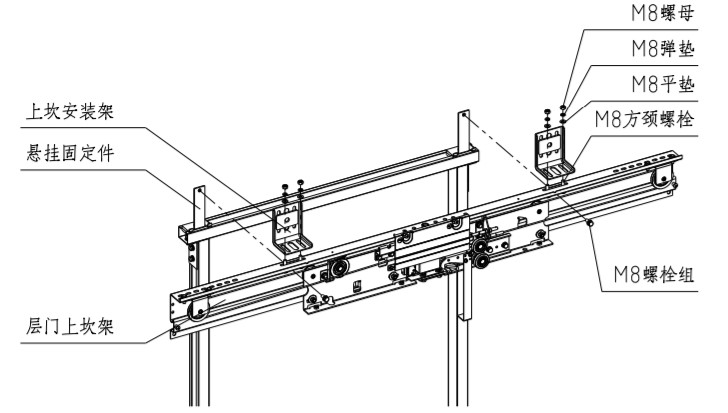

2.1. 乗場ドアの上部敷居フレームを吊り下げ固定部の下端のバーブに合わせ、M8×20ボルト群を介して乗場ドアの上部敷居フレームと吊り下げ固定部を固定します。
2.2. 上部敷居取付枠を昇降路壁にエクスパンションボルトまたは壁貫通ボルトで固定します。上部敷居取付枠と乗場ドア上部敷居は、M8角ボルトで接続します。
2.3. 踊り場ドアの上部敷居を左右に調整し、ドアの開口部の中心と出入口の中心が一致するようにします。
2.4. 乗場ドア装置の床面の垂直度を調整します。垂直線を引くか、かごドア敷居を基準にして、乗場ドア装置の床面の垂直度を±0.5mmに調整します。
2.5 以下のフロアドアの敷居フレームの取り付けの主なパラメータを確認した後、すべての取り付けボルトを締めます。

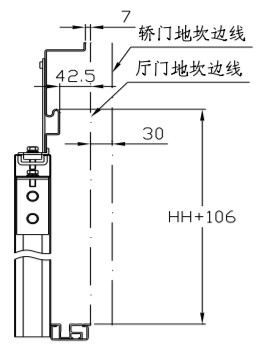

乗場ドア上部敷居枠の高さ：乗場ドア上部敷居枠ガイドレール上面と乗場ドア敷居との間の距離はHH+106mmである。
乗場ドアの上部敷居枠の中心：乗場ドアの上部敷居枠の中心と出入口の中心との偏差は±1mmである。
乗場ドアの上部敷居ガイドレールとかごドアの敷居との間の距離：乗場ドアの上部敷居ガイドレールとかごドアの敷居との間の距離は 42.5mm であり、かごドアの敷居からの距離は 72.5mm である。
