エレベーター用昇降ガイドレール

1. 機械加工されたエレベーターガイドレール

2. 冷間引抜エレベーターガイドレール

3.カスタマイズされたエレベーターガイドレール

4. 中空エレベーターガイドレール

5. 冷間引抜エレベーターガイドレールのフィッシュプレート、機械加工エレベーターガイドレールのフィッシュプレート、特殊厚さのフィッシュプレート、T セクション フィッシュプレート、鍛造クリップ、スライディング クランプ、スライディング クリップ、T クリップ。

6.規格：ISO 7465。

7.モデル: T45A、T50A、T70B、T75B、T78B、T82B、T89B、T90B、T114B、T127B、TK3、TK3A、TK5、TK5A。

8.梱包：ガイドレールは両端に保護カバーを取り付けた束で梱包し、各束はプラスチックシートで包装します。お客様のご要望に応じて梱包することも可能です。

9.MARAZZI等のブランドガイドレールもご提供可能です。

エレベーターガイドレールは、エレベーターが昇降路内を安全に走行するための軌道であり、かごおよびカウンターウェイトがレールに沿って昇降することを保証します。ガイドレールは、プレートとガイドレールブラケットを昇降路の壁に接続し、かごおよびカウンターウェイトのガイドを提供します。ブレーキ時の安全キャリパーの支持機能は、エレベーターシステムの重要な部分です。エレベーターで一般的に使用されるガイドレールは「T」字型ガイドレールです。剛性が高く、信頼性が高く、安全性が高く、コストが低いなどの特徴があります。ガイドレール面は滑らかで、明らかな凹凸がないようにする必要があります。ガイドレールは、かごのガイドシューと安全装置のシャトルレールであるため、設置時にクリアランスを確保する必要があります。同時に、ガイドレールはエレベーターの過速度事故時にエレベーターを停止させる役割を担うため、その剛性は無視できません。

エレベーターのガイドレールは、ソリッドガイドレールとカウンターウェイト中空ガイドレールに分けられます。

ソリッドガイドレールは、ガイドレールプロファイルのガイド面と接続部を機械加工して形成された機械加工ガイドレールです。エレベーターの運行中に、かごの走行をガイドする役割を果たします。小型ソリッドガイドレールは、カウンターウェイトのガイドにも使用されます。ガイドレール床の幅に応じて、T45、T50、T70、T75、T78、T82、T89、T90、T114、T127、T140などに分類されるソリッドガイドレールの規格は数多くあります。

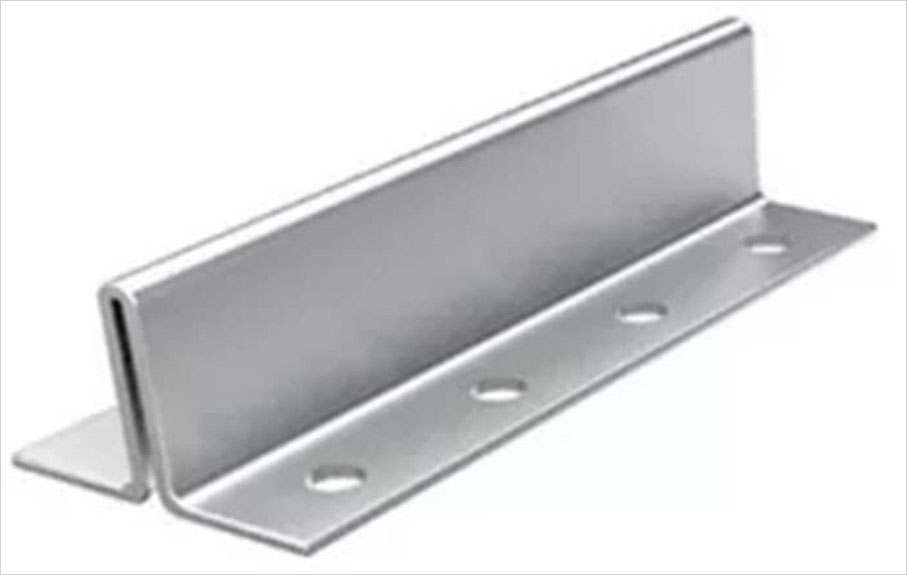

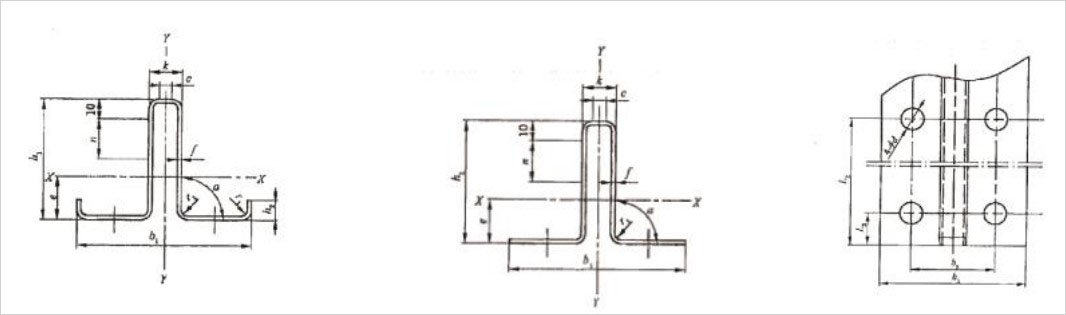

カウンターウェイト中空ガイドレールは、厚さ2.75mmと3.0mmの冷間成形転がりガイドレールです。コイル状の板材を多パス成形で冷間成形します。主にエレベーターの運転中にカウンターウェイトをガイドするために使用されます。中空ガイドレールは、ガイドレール端面の形状により、ストレート側とフランジ側に分類され、それぞれTK5とTK5Aと呼ばれます。
