雑貨エレベーター用スライドガイドシュー THY-GS-L10

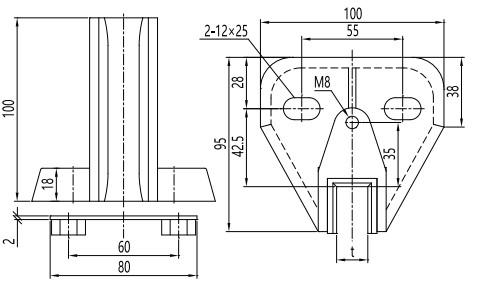

THY-GS-L10ガイドシューはエレベーターのカウンターウェイトガイドシューで、雑貨エレベーターとしても使用できます。カウンターウェイトガイドシューは4つあり、上部ガイドシューと下部ガイドシューが2つあり、トラックに貼り付けられ、カウンターウェイトフレームを固定する役割を果たします。シューの内側には、ガイドレールの3辺に接触するシューライニング（ポリウレタンナイロン素材）があり、ガイドレールを潤滑するためのオイルボックスがあります。ガイドシューは、エレベーターの垂直移動をガイドするためのものです。ガイドシューは、シューシートとシューライニングで構成されています。シューライニングの長さは100mmです。ポリウレタン製で、さまざまな色があります。ガイドレール幅5mm、10mm、16mmに対応しています。

剛性スライドガイドシューと弾性スライドガイドシューのシューライニングが鉄製かナイロン製かに関わらず、エレベーターの運転中、シューライニングとガイドレール間の摩擦は非常に大きく、この摩擦によって巻上機への負荷も増加します。

特徴：ガイドシューヘッドが固定されているため、構造がシンプルで調整機構がありません。エレベーターの運転時間が長くなるにつれて、ガイドシューとガイドレールの嵌合隙間が徐々に大きくなり、運転中にかごが揺れたり、衝撃を感じたりすることがあります。そのため、潤滑を十分に行う必要があります。
