旅客用エレベーター用スライドガイドシュー THY-GS-310G

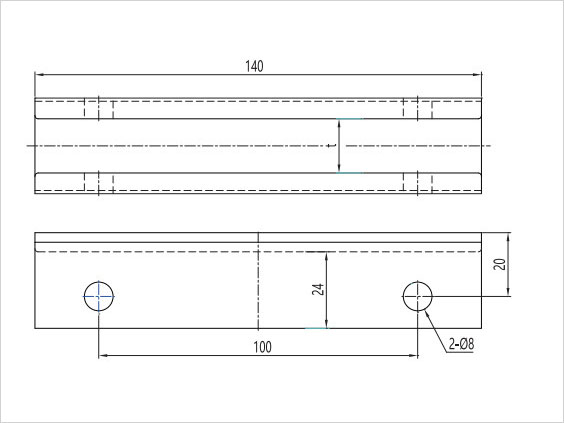

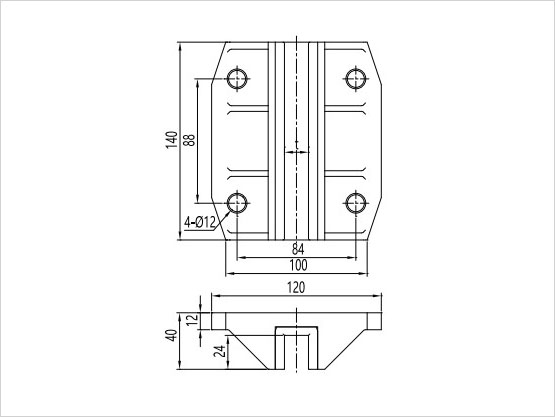

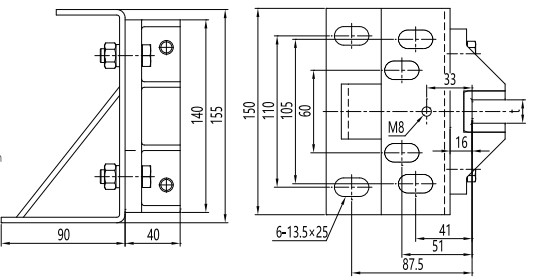

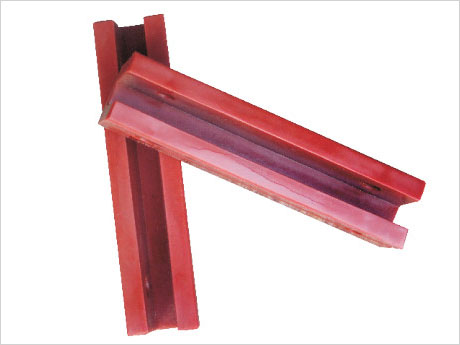

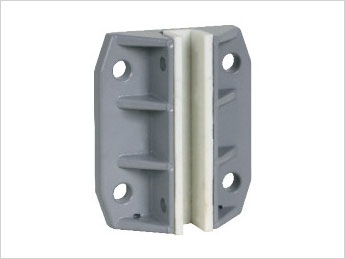

THY-GS-310Gガイドシューは、エレベーターのガイドレールとかごまたはカウンターウェイトの間を直接スライドできるガイド装置です。ガイドレール上のかごまたはカウンターウェイトを上下方向にのみスライドさせて安定させ、運転中にかごまたはカウンターウェイトが傾いたり揺れたりするのを防ぎます。ガイドシューの上部にオイルカップを取り付けることで、シューライニングとガイドレール間の摩擦を低減できます。ガイドシューを使用する場合、エレベーター1台につき8個のガイドシューが装備され、かごカウンターウェイトはそれぞれ4個で、かごまたはカウンターウェイトの上下に設置されます。ガイドシューは、シューライニング、ベース、シュー本体で構成されています。シューシートには底部補強リブが装備されており、使用時の強度を確保しています。一般的にエレベーター速度≤1.75m/sのエレベーターに適用されます。適合レール幅は10mmと16mmです。固定スライドガイドシューは通常、オイルカップと併用する必要があり、カウンターウェイトフレームに適用されます。
1. 上部ガイドシューと下部ガイドシューを所定の位置に取り付けた後、ガイドシューは傾いたりねじれたりせず、同一の垂直線上になければなりません。上部ガイドシューと下部ガイドシューが安全ジョーの中央で一直線になっていることを確認してください。
2.ガイドシューを取り付けた後、ガイドレールとシューライニングとの左右の隙間は0.5〜2mm、シューライニングとガイドレールの上面との隙間は0.5〜2mmにする必要があります。
