赤外線エレベータードア検出器 THY-LC-917
| 製品名 | エレベーターライトカーテン |
| 開かれた道 | サイドオープンまたはセンターオープン |

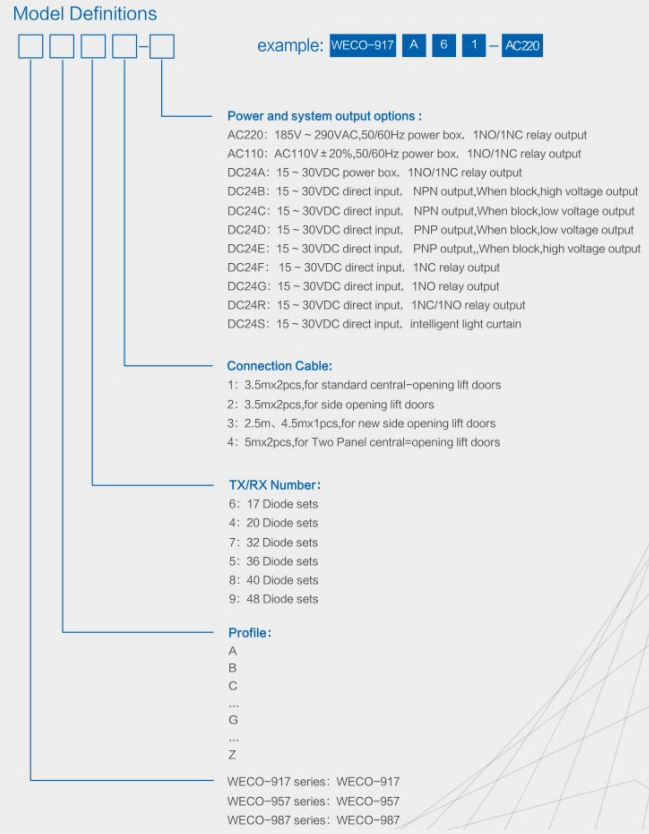

| 電圧 | AC220V、AC110V、DC24V |
| ダイオードの数 | 17、32 |
| 梁の数 | 94-33ビーム、154-94ビーム |
1. 自己チェック機能付き、パワーボックスの従来の出力と自己チェック出力
2. ドイツのTUVテストに合格し、関連する国際規格に準拠しています
3. 休眠機能により、製品の使用寿命を延ばします
4. 新しい技術を採用し、耐腐食性に優れ、現場適応性に優れたPCBを採用し、安定性と信頼性に優れています。
5.美しい外観デザイン、簡単な設置、ほとんどのブランドのエレベーターに適しています
6. 高度な技術と設備、信頼性の高いSMT表面パディング技術
7. ユーザーは電源ボックスなしでNPN / PNP出力（トランジスタ出力）を選択できます
エレベーターライトカーテンは、光電誘導の原理を利用して作られたエレベータードアの安全保護装置です。あらゆるエレベーターに適しており、エレベーターに出入りする乗客の安全を守ります。エレベーターライトカーテンは、エレベーターかごドアの両側に設置された赤外線送信機と受信機、および特殊なフレキシブルケーブルの3つの部分で構成されています。環境保護と省エネのニーズにより、ますます多くのエレベーターが電源ボックスを省略しています。一部のブランドのライトカーテンは、電磁干渉に対する耐性が低いため、電源ボックスを使用する必要があります。しかし、グリーンエレベーターの概念の普及に伴い、電源ボックスのないライトカーテンがトレンドになっています。220Vを24Vに変換するプロセスでは、多くのエネルギーが失われる可能性があるためです。
THY-LC-917ライトカーテンは、従来のライトカーテンにCPU制御のダイナミックスキャンLED発光管を搭載しています。帯状の2色LEDがライトカーテン保護エリアの状態を表示し、ライトカーテンの正常な保護機能に対する視覚的な効果を高め、より人道的な運用を実現します。
ライトカーテンの発光端には複数の赤外線発光管があり、MCUの制御下で発光管と受光管が順次点灯し、1つの発光ヘッドから発光された光を複数の受光ヘッドで受信することで、多チャンネルスキャンを形成します。このようにかごドア領域を上から下まで連続的にスキャンすることで、高密度の赤外線防護ライトカーテンが形成されます。いずれかの光線が遮られると、光電変換が不可能になるため、ライトカーテンは障害物があると判断し、割り込み信号を出力します。この割り込み信号は、スイッチ信号または高低レベル信号にすることができます。制御システムはライトカーテンからの信号を受信すると、すぐにドア開信号を出力し、かごドアの閉動作を停止して逆方向に開きます。乗客または障害物が警報エリアを離れると、エレベーターのドアは正常に閉まり、安全保護の目的を達成できます。エレベーターに挟まれるなどの事故を防ぎます。
1. 送信機と受信機の移動設置
ライトカーテンの移動設置とは、ライトカーテンの送信機、受信機、またはどちらか一方を車両ドアに固定し、車両ドアとともに移動させる設置・使用を指します。通常、送信機と受信機は車両ドアの折り畳み縁に固定されます。
サイドドアの取り付け方法は、エレベーターのかごにあるライトカーテンとかごドアの折り畳み端をネジで固定する方法です。
中央分割ドアの設置方法は、エレベーターかごドアの折り畳み端にライトカーテンをネジで固定する方法です。

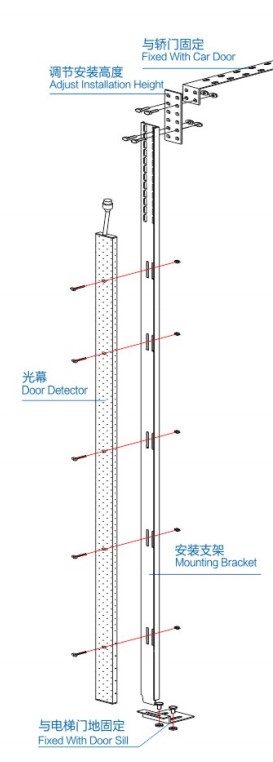

2. 送信機と受信機の固定設置
ライトカーテンの固定設置とは、ライトカーテンの送信機と受信機を固定ブラケットを介して車両のドアシルの端部に固定して設置・使用する方式を指します。送信機と受信機は車両のドアとともに移動しません。
