永久磁石同期ギアレス牽引機 THY-TM-K200

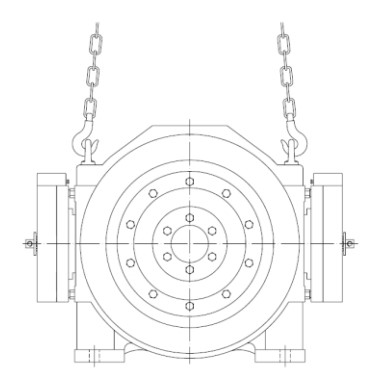

持ち上げ図
| 電圧 | 380V |
| ローピング | 2:1/4:1 |
| ブレーキ | DC110V 2×1.3A |
| 重さ | 350kg |
| 最大静荷重 | 4000kg |
1.迅速な配送
2.取引は始まりに過ぎず、サービスは決して終わらない
3.タイプ：牽引機 THY-TM-K200
4.TORINDRIVE、MONADRIVE、MONTANARI、FAXI、SYLGなどのブランドの同期および非同期牽引機械を提供できます。
5.信頼は幸せ！あなたの信頼を裏切ることは絶対にありません！
THY-TM-K200永久磁石同期ギアレスエレベーター牽引機の設計と製造は、「GB7588-2003-エレベーター製造および設置安全規格」、「EN81-1: 1998-エレベーター建設および設置安全規則」、「GB/T24478-2009-エレベーター牽引機関連規定」に準拠しています。牽引機は、永久磁石同期モーター、牽引輪、ブレーキシステムで構成されています。高性能永久磁石材料と特殊なモーター構造を採用することで、低速かつ高トルクの特性を備えています。Kシリーズはアウターローター構造で、ブレーキシステムはブロックブレーキ構造です。牽引輪とブレーキ輪は同軸に固定接続され、モーターの軸延長端に直接取り付けられています。ブレーキには、ブレーキ状態を監視するためのマイクロスイッチが装備されています。ブレーキが開くと、マイクロスイッチの常開接点が閉じます。機械室付きエレベーターと機械室なしエレベーターに適しています。牽引減速比は2:1と4:1、定格荷重は630kg～1150kg、定格速度は0.5～2.5m/s、トラクションシーブ径は400mmと450mmです。すべてのトラクションマシンは工場出荷前に厳格な品質検査に合格しており、製品の品質と性能を確保しています。
1.牽引機の設置
•牽引機を設置する前に、設置フレームと基礎の強度を確認する必要があります。
• 牽引機を吊り上げる際は、牽引機本体の吊り上げリングまたは吊り上げ穴を使用してください。
• 持ち上げる際は必ず垂直に持ち上げ、2つのフックの角度は90°未満にしてください。
• 牽引機械の設置面は水平でなければならず、それに応じた振動低減対策が施されていなければなりません。
• 吊り下げられた鋼線ロープとそれに対応する荷重は、トラクションシーブの中心面を垂直に通過する必要があります。
• 牽引機を設置するフレームの表面が平らであり、最大許容偏差が 0.1 mm であることを確認します。
・機械室のハンドホイールは本体背面左下にあります。フレームとの干渉にご注意ください。
・牽引機を固定するボルトのサイズは足穴付きで強度8.8のボルトを使用しています。
•通常、牽引機には飛び出し防止棒と保護カバーが装備されていますので、ワイヤーロープを取り付けた後、再設定してください。
2.牽引機械のデバッグ
• 牽引機械の試運転は、専門の訓練を受けた技術者が行う必要があります。
• デバッグ中に牽引機が振動する可能性があります。デバッグ前に牽引機を確実に固定してください。
• 牽引機をスムーズに運転するために、銘板のデータに従ってインバータを設定し、自己学習を行ってください。
• 自己学習機能を使用する場合は、ワイヤーロープを外し、ブレーキに通電して正常に作動させる必要があります。
•エンコーダ原点を少なくとも3回自己学習し、自己学習角度値の偏差は5度以内である必要があります。
3.牽引機が稼働中
• システムが正常に動作しているかどうかを確認するために、まずは低速（検査速度）で正転および逆転を行ってください。
• 動作電流が適正範囲内にあるかどうかを監視しながら、一定時間可変速度で運転してください。
• 定格エレベーター速度で運転しているとき、インバータの対応するパラメータに従ってかごの快適性調整を設定できます。
