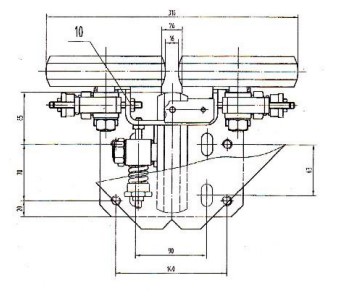

高速エレベーター用ローラーガイドシュー THY-GS-GL22

THY-GS-GL22ローリングガイドシューは、ローラーガイドシューとも呼ばれます。転がり接触を利用するため、ローラーの外周には硬質ゴムまたはインレイゴムが取り付けられ、ガイドホイールとガイドシューフレームの間にはダンピングスプリングが設置されていることが多く、ガイドシューとガイドレール間の摩擦抵抗を低減し、省電力、振動・騒音を低減します。2m/s～5m/sの高速エレベーターに使用されています。ローラーがガイドレールに接触する初期圧力は、スプリングの圧縮量を調整することで調整できます。ローラーはガイドレールに対して斜めに接触せず、リムの全幅にわたってガイドレールの作業面に均一に接触する必要があります。かごが走行しているときは、3つのローラーが同時に転がり、かごのスムーズな走行を維持する必要があります。ローラーとガイドレールの現在の加工幾何誤差、取り付けジョイントのずれ、摩擦・摩耗誤差などの外部励起により、かごは水平方向および垂直方向の振動、ねじれなどの外乱が発生します。ダンピングは明らかにこのような外乱を減衰・分散させ、振動吸収・緩衝の役割を果たします。シューライニングとガイドレール間の摩擦損失が減少し、運転中の振動と騒音が減少し、乗り心地が向上し、ガイドシューの加工・設置要件が高くなります。ガイドシューフレームとガイドレール間の弾性支持は、運転条件に応じて作業面とのフィット感を適応的に調整し、ガイドレールの水平方向および両側の隙間を自動的に補正できます。ローリングガイドシューは一般的にオイルカップを取り付ける必要がなく、オイル潤滑も不要で、かご上部と下部のピットに油汚染をもたらさず、より環境に優しいです。エレベーターのガイドレール幅10mmと16mmに適しています。
