スライディングガイドシューは一般旅客用エレベーターに使用されます THY-GS-029

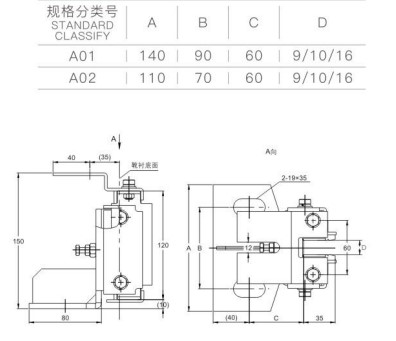

THY-GS-029 三菱スライディングガイドシューは、かご上部の梁とかご底部の安全装置座の下に設置されています。通常、それぞれ4個あり、かごがガイドレールに沿って上下に走行するための部品です。主に定格速度1.75m/s以下のエレベーターに使用されます。このガイドシューは、主にシューライニング、シューシート、オイルカップホルダー、圧縮バネ、ゴム部品で構成されています。シューシートは十分な強度と剛性を持ち、振動減衰性に優れています。シューシートは通常、ねずみ鋳鉄で作られていますが、板溶接構造は製造が簡単なため、板溶接構造もよく使用されています。ブーツライニングの幅は9～16mmと幅広く、ガイドレールの幅に合わせて選択できます。耐摩耗性に優れたポリウレタン製です。シューライニングとガイドレールの摺動性能を向上させ、摩擦を低減するために潤滑油が必要なため、ガイドシューにオイルカップを取り付けるためのブラケットが設けられています。オイルボックス内の潤滑油はフェルトを通してガイドレールの作業面に均一に塗布され、自動潤滑の目的を達成します。
